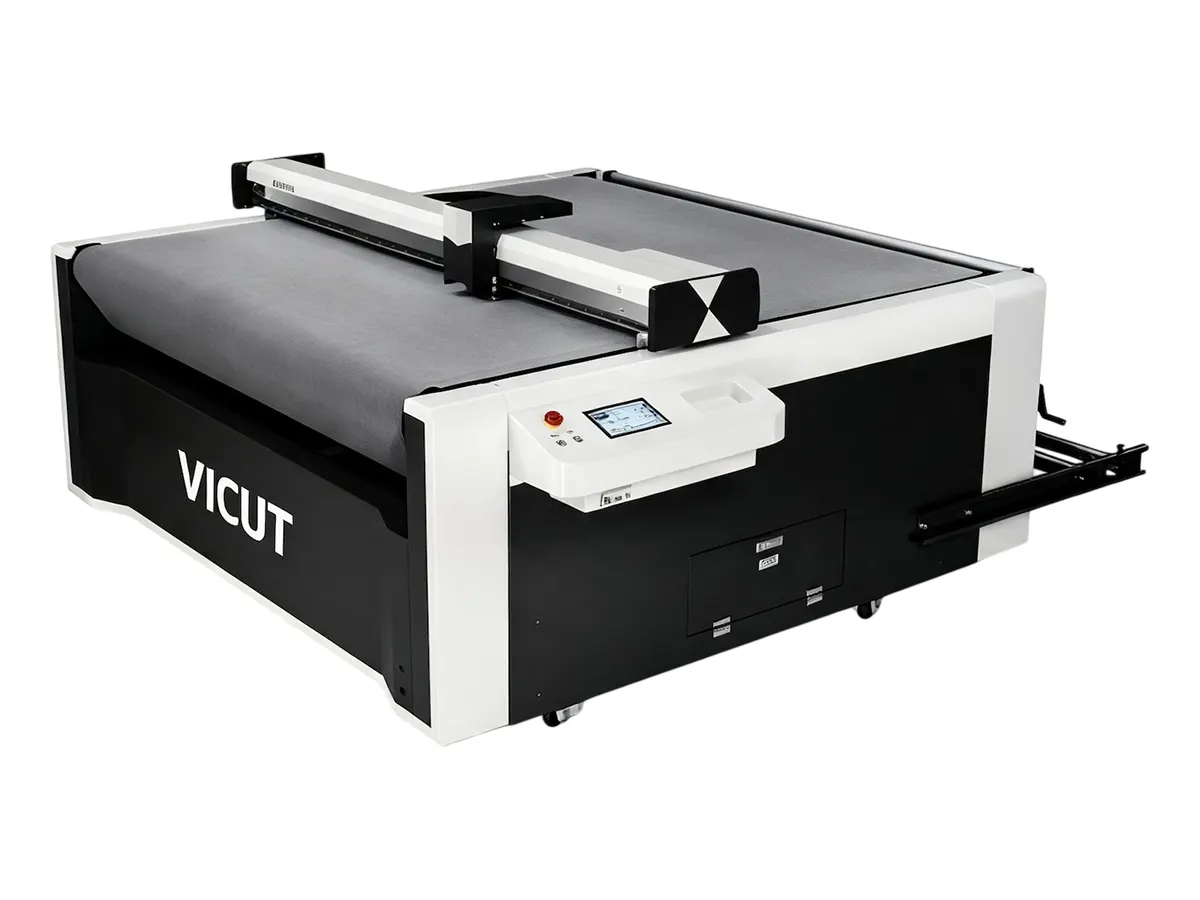

 Single-Head Flatbed Cutter VFR-X Series

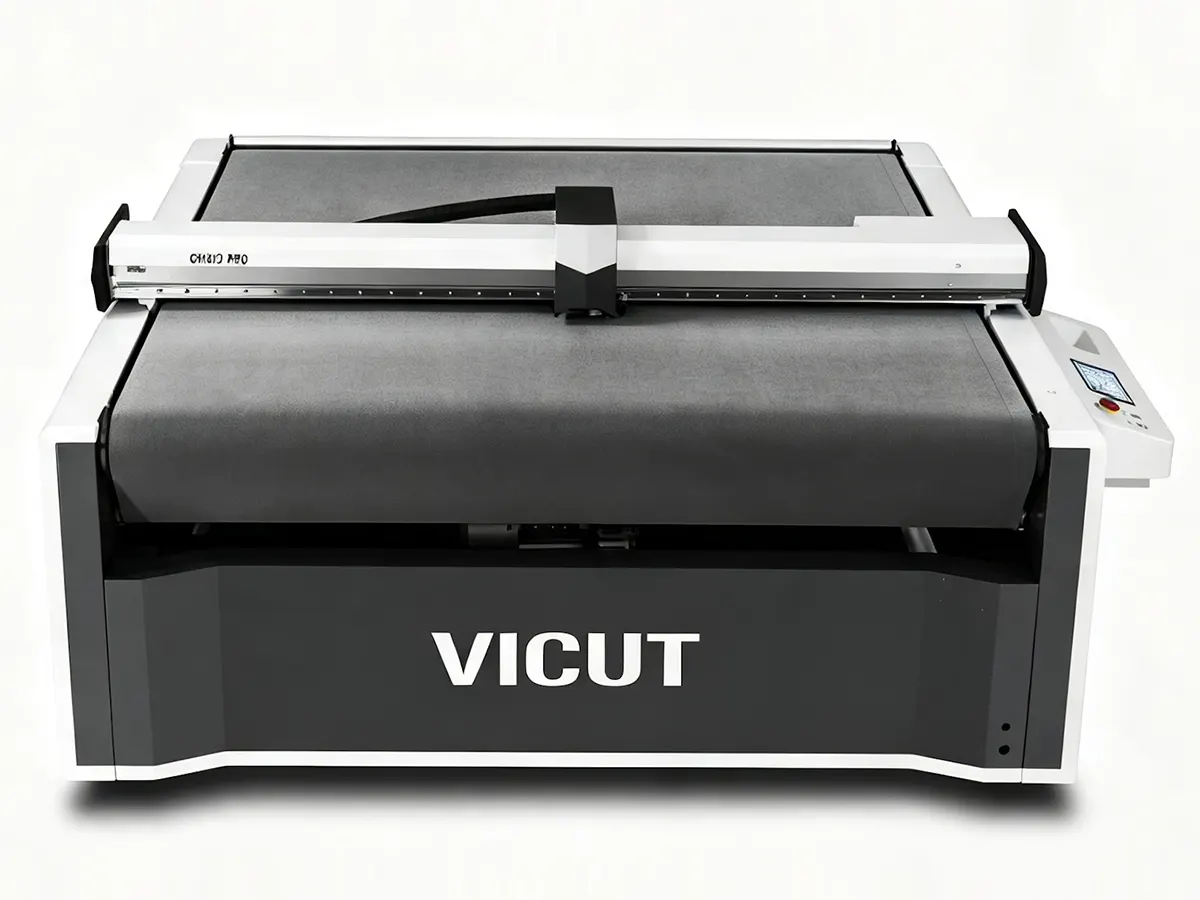

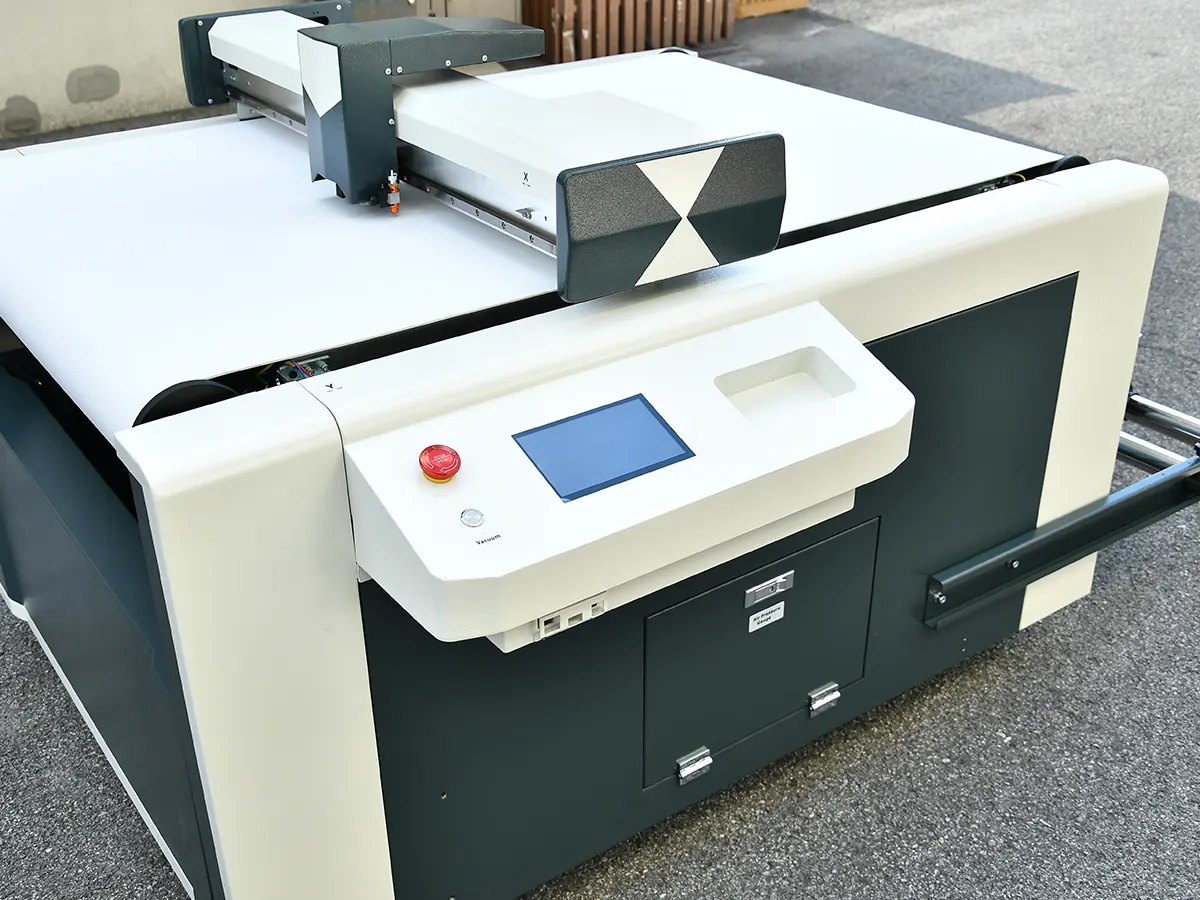

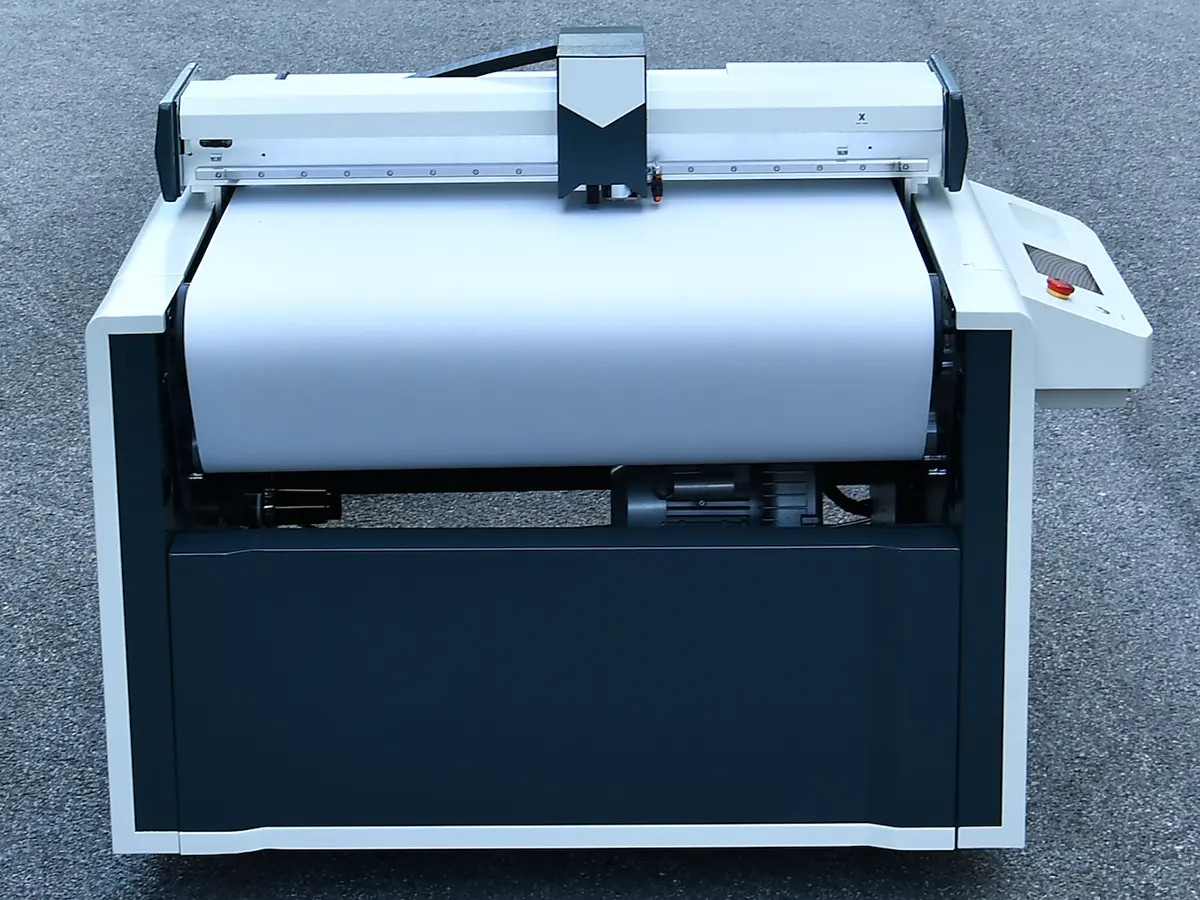

ماكينة قص مسطحة برأس واحد (ديجيتال كاتر فلات)، طراز VFR-X

Single-Head Flatbed Cutter

تتطلب الخامات ذات المقاسات الكبيرة دقة قصّ مماثلة لتلك المطلوبة في أعمال DTF وUV DTF صغيرة الحجم، مع مساحة عمل أوسع تلبي احتياجات مختلف القطاعات. وتوفّر آلة القصّ المسطّح أحادية الرأس نظام تغذية آليًا وآلية قصّ عبر سير ناقل، مع إمكانية القصّ دون قوالب تقليدية، لمعالجة الخامات اللينة ومتوسطة الصلابة. ويساعد ذلك على التعامل بمرونة أكبر مع التصاميم كبيرة الحجم والأفلام والملصقات وخامات التغليف.

كما تعمل الآلة بتقنية المسطرة الشبكية، مع إمكانية ضبط قوة القصّ عبر 8 مستويات، للمساعدة على الحفاظ على عمق قصّ متناسق عند معالجة خامات مختلفة. كما تدعم القصّ الكامل والقصّ السطحي والتخريم ووضع العلامات، مما يسهّل عمليات الإنتاج اليومية لدى الشركات التي تتعامل مع خامات متنوعة وطلبات مخصّصة بكميات صغيرة.

وتوفّر آلة القصّ المسطّح أحادية الرأس حلاً عملياً لمحلات أفلام تغليف السيارات، ومصنّعي اللافتات، وشركات التعبئة والتغليف، ومورّدي مستلزمات تزيين الملابس، وورش إعداد النماذج الأولية، إذ تتيح توسيع قدرات القصّ مع الحفاظ على الدقة واستقرار التشغيل وسهولة التحكم في سير العمل.

اطلب عرض سعر
شاهد الفيديو
مجالات الاستخدام
  • قصّ أفلام تغليف السيارات وخامات (مواد) التغليف: مناسبة لقصّ أفلام حماية طلاء السيارات (PPF)، وأفلام تغليف السيارات، وأفلام تظليل النوافذ، والأفلام العاكسة، وأفلام الزجاج، وأفلام تزيين الهواتف المحمولة.
  • إنتاج اللافتات والمواد الرسومية: تدعم قصّ الستيكرات الفينيلية، وأفلام النقل الحراري، والستيكرات المغناطيسية، ومواد مقاومة السفع الرملي، والتصاميم المطبوعة مسبقًا، وخامات تجهيز عروض نقاط البيع (POP).
  • التغليف وإعداد النماذج الأولية: تتعامل مع الورق المقوّى بوزن يصل إلى 500 جم/م²، وأفلام PVC بسُمك يتراوح بين 0.03 و0.75 مم، وأفلام PET بسُمك يتراوح بين 0.03 و1.5 مم، إلى جانب غيرها من الخامات المرنة المورّدة على شكل صفائح أو لفائف.
  • معالجة الخامات الخاصة: مناسبة لمعالجة الأفلام متعددة الطبقات، وأفلام الدوائر الإلكترونية المرنة، والمواد المركّبة، وغيرها من الخامات اللينة ومتوسطة الصلابة.
  • القطاعات والتطبيقات: تُستخدم الآلة في قطاع خدمات ما بعد بيع السيارات، وتزيين المركبات، وتصنيع اللافتات المرورية والإعلانية، والتعبئة والتغليف، ووضع العلامات على الملابس، وتصميم الأحذية والحقائب، ومعالجة المواد المركّبة، والطباعة الأوفست، وإعداد النماذج الأولية، وتجهيز عروض نقاط البيع (POP).
  • التطبيقات
  • التطبيقات
  • التطبيقات
  • التطبيقات
المواصفات الفنية
الطراز VFR8090X VFR312X VFR1612X
مساحة العمل (دون قصّ محيطي) 800 × 900 mm 1300 × 1200 mm 1520 × 1200 mm
مساحة العمل (للقصّ المحيطي) 700 × 880 mm 1240 × 1180 mm 1490 × 1180 mm
أقصى سُمك للخامة 1.5mm 1.5mm 1.5mm
الخامات المتوافقة الخامات اللينة ومتوسطة الصلابة الخامات اللينة ومتوسطة الصلابة الخامات اللينة ومتوسطة الصلابة
طريقة تثبيت الخامة طاولة تثبيت بالتفريغ الهوائي (مضخة تفريغ بقدرة2.2 كيلوواط مزوّدة بكاتم صوت) طاولة تثبيت بالتفريغ الهوائي (مضخة تفريغ بقدرة2.2 كيلوواط مزوّدة بكاتم صوت) طاولة تثبيت بالتفريغ الهوائي (مضخة تفريغ بقدرة2.2 كيلوواط مزوّدة بكاتم صوت)
أقصى سرعة للقصّ 600 مم/ ثانية 600 مم/ ثانية 600 مم/ ثانية
أقصى قوة للقصّ 600 غرام-قوة / 5.8 نيوتن، موزّعة على مستويات ضبط 600 غرام-قوة / 5.8 نيوتن، موزّعة على مستويات ضبط 600 غرام-قوة / 5.8 نيوتن، موزّعة على مستويات ضبط
مستويات ضبط قوة القصّ قابل للضبط الدقيق بزيادات قدرها 1غرام-قوة لكل مستوى قابل للضبط الدقيق بزيادات قدرها 1غرام-قوة لكل مستوى قابل للضبط الدقيق بزيادات قدرها 1غرام-قوة لكل مستوى
قطر الشفرة Ø 2.0 mm Ø 2.0 mm Ø 2.0 mm
زاوية الشفرة 60˚ 60˚ 60˚
القصّ بخطوط متقطعة متوفر متوفر متوفر
نظام الدفع محرك مؤازر يعمل بالتيار المتردد (AC Servo) محرك مؤازر يعمل بالتيار المتردد (AC Servo) محرك مؤازر يعمل بالتيار المتردد (AC Servo)
الدقة الميكانيكية 0.0125mm 0.0125mm 0.0125mm
أنظمة التشغيل المتوافقة Windows 10/8/7/XP Windows 10/8/7/XP Windows 10/8/7/XP
ذاكرة التخزين المؤقت 2MB 2MB 2MB
البرامج المتوافقة Windows Driver, SignWork Pro, CADtoPlot Pro Windows Driver, SignWork Pro, CADtoPlot Pro Windows Driver, SignWork Pro, CADtoPlot Pro
شاشة LCD باللغات إنجليزية/ صينية إنجليزية/ صينية إنجليزية/ صينية
تنسيقات الملفات HP-GL, PLT HP-GL, PLT HP-GL, PLT
منافذ الاتصال القياسية USB, RS-232 USB, RS-232 USB, RS-232
اكتشاف علامات التسجيل كاميرا CCD كاميرا CCD كاميرا CCD
مصدر الطاقة الكهربائية 220 VAC, 50/60 Hz 220 VAC, 50/60 Hz 220 VAC, 50/60 Hz
استهلاك الطاقة قدرة آلة القصّ: 1.5 كيلوواط، قدرة مضخة التفريغ الهوائي: 2.2 كيلوواط قدرة آلة القصّ: 1.5 كيلوواط، قدرة مضخة التفريغ الهوائي: 2.2 كيلوواط قدرة آلة القصّ: 1.5 كيلوواط، قدرة مضخة التفريغ الهوائي: 2.2 كيلوواط
الأدوات المرفقة حامل شفرة واحد، وحامل قلم رسم واحد، و10 شفرات قصّ. حامل شفرة واحد، وحامل قلم رسم واحد، و10 شفرات قصّ. حامل شفرة واحد، وحامل قلم رسم واحد، و10 شفرات قصّ.
حامل لفة الخامة (حامل الرول) متوفر متوفر متوفر
أبعاد الآلة 1700 × 1800 مم (الطول × العرض) 1700 × 1800 مم (الطول × العرض) 2100 × 1800 مم (الطول × العرض)
الأبعاد عند التغليف 1920 × 1850 × 1220 مم (الطول × العرض × الارتفاع) 1920 × 1850 × 1220 مم (الطول × العرض × الارتفاع) 2150 × 1920 × 1220 مم (الطول × العرض × الارتفاع)
تفاصيل المنتج

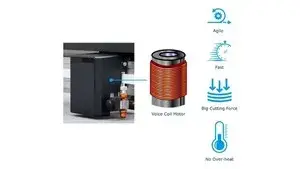

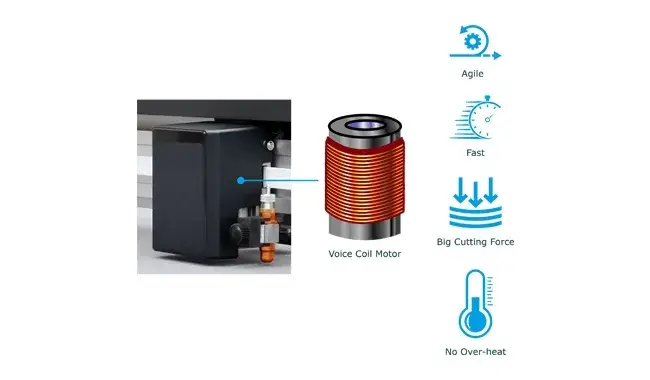

    1. حامل أدوات متطور مزوّد بمحرك ملفّ صوتي
      حامل أدوات متطور مزوّد بمحرك ملفّ صوتي

      يعتمد حامل الأدوات المتطور على محرك خطي منخفض الضوضاء، يوفّر حركة قصّ سلسة، مما يساعد على الحصول على نتائج قصّ أكثر دقة ونظافة مع خفض مستوى الضوضاء أثناء التشغيل.

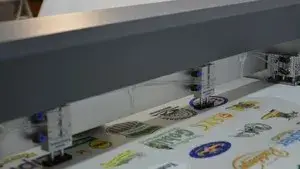

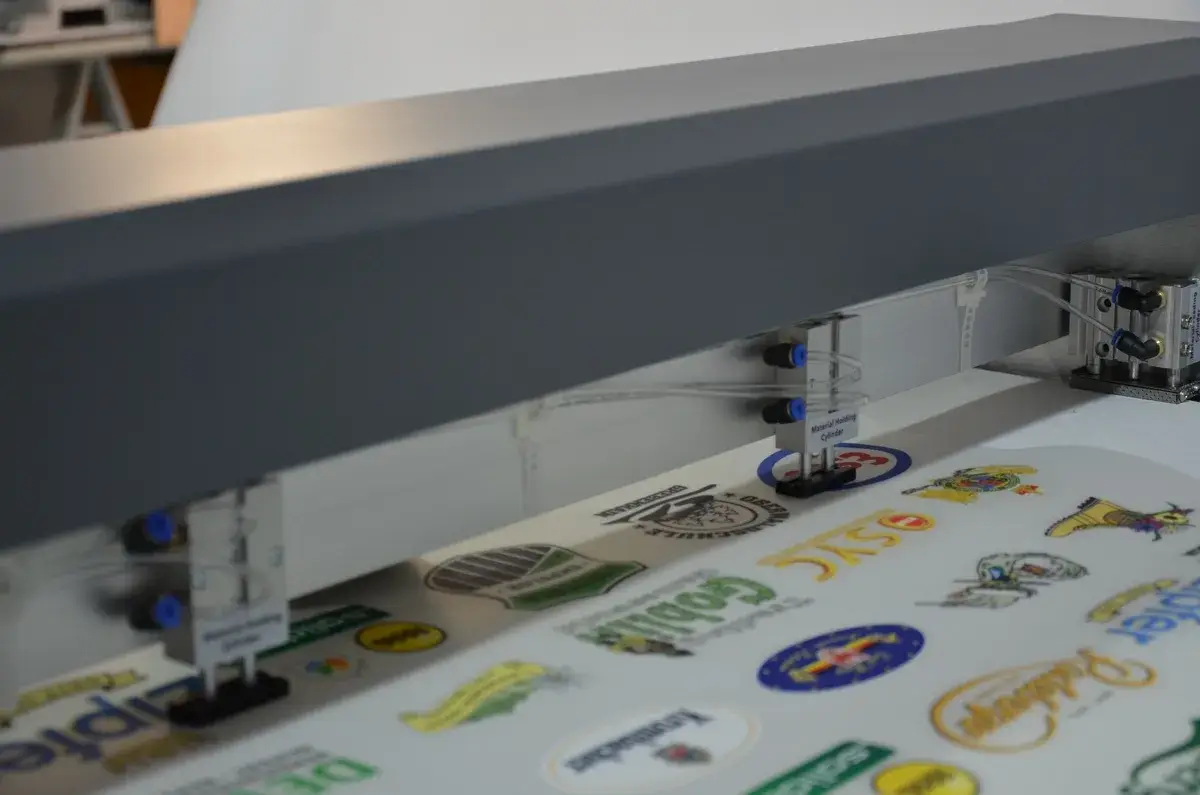

    1. نظام تغذية بالخَطّافات الماصّة (أكواب الشفط)
      نظام تغذية بالخَطّافات الماصّة (أكواب الشفط)

      يوفّر نظام التغذية بأكواب الشفط سحباً ثابتاً للخامة وتغذيتها بسلاسة، مما يقلّل الحاجة إلى المناولة اليدوية ويساعد على استمرار عملية الإنتاج بانسيابية أكبر.

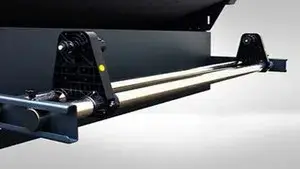

    1. حامل لفائف الملصقات مع نظام توجيه

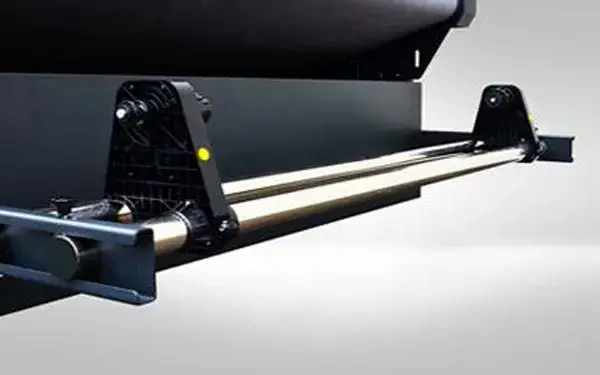

      حامل لفائف الملصقات مع نظام توجيه

      يحافظ حامل اللفائف على استقامة الخامة وموضعها الصحيح أثناء التغذية، مما يساعد على تحقيق قصّ أكثر دقة وثباتاً عند معالجة الخامات المرنة.

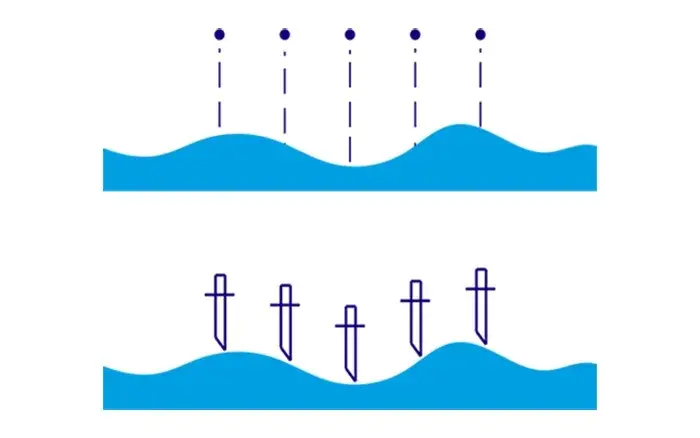

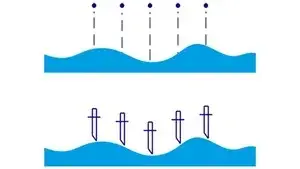

    1. مسطرة شبكية لضبط عمق القصّ بدقة
      مسطرة شبكية لضبط عمق القصّ بدقة

      تساعد المسطرة الشبكية على الحفاظ على ثبات عمق القصّ على امتداد الخامة، مما يعزّز دقة المعالجة عند قصّ الأفلام والملصقات والورق المقوّى وغيرها من الخامات.

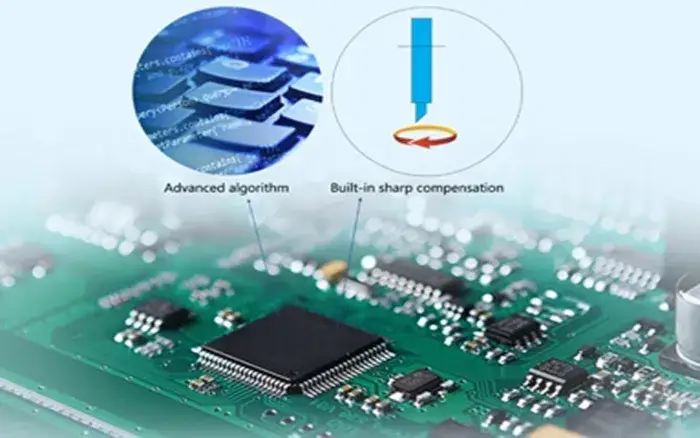

    1. تعويض مسار الشفرة إلكترونياً
      تعويض مسار الشفرة إلكترونياً

      تساعد تقنية تعويض مسار الشفرة المعتمدة على شريحة إلكترونية في تصحيح مسار الشفرة أثناء القصّ، مما يتيح تنفيذ الزوايا الحادة وقصّ الحدود الخارجية للتصاميم بدقة أكبر.

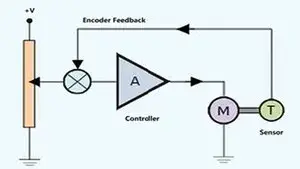

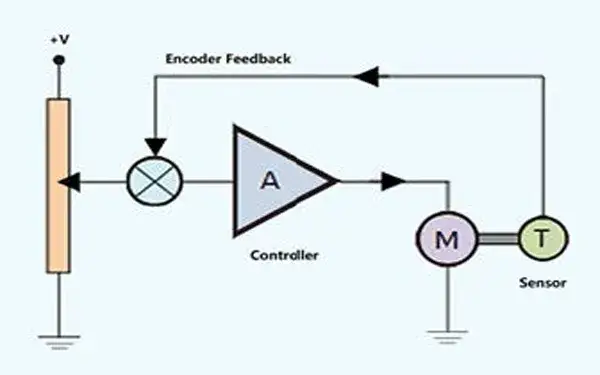

    1. محرك مؤازر بنظام تحكّم مغلق الحلقة
      محرك مؤازر بنظام تحكّم مغلق الحلقة

      يوفّر المحرك المؤازر، بالتكامل مع نظام التحكّم مغلق الحلقة، حركة مستقرة وتحديداً دقيقاً للمواضع، مما يضمن أداءً موثوقاً للقصّ أثناء التشغيل اليومي.

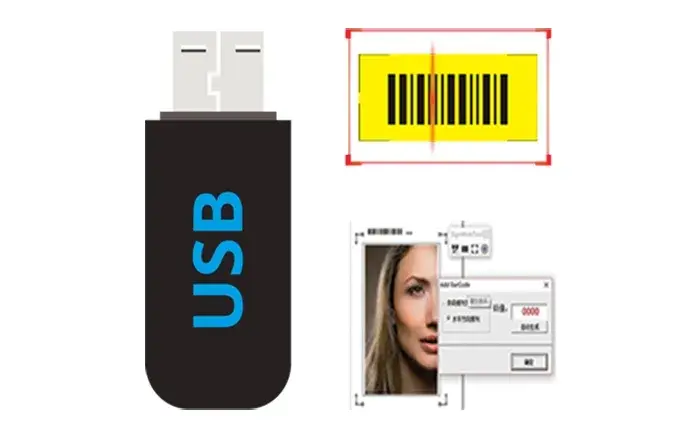

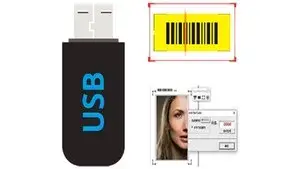

    1. استرجاع بيانات التشغيل تلقائياً باستخدام الباركود
      استرجاع بيانات التشغيل تلقائياً باستخدام الباركود

      تتيح هذه الميزة للآلة استرجاع بيانات مهمة القصّ الصحيحة تلقائياً عبر قراءة الباركود، مما يقلّل وقت الإعداد ويسهّل تنفيذ مهام القصّ المتكررة أو المتنوعة دون الحاجة إلى إدخال البيانات يدويًا في كل مرة.

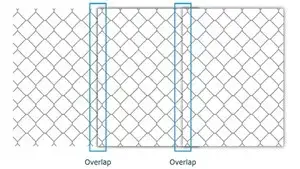

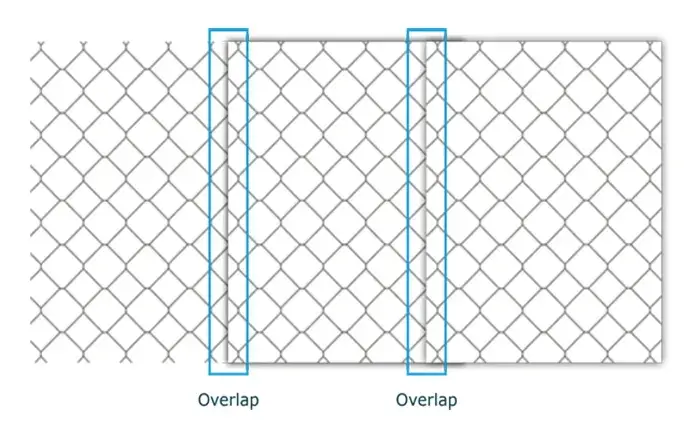

    1. وظيفة التداخل الذكي
      وظيفة التداخل الذكي

      تسهّل هذه الوظيفة تنفيذ عمليات التداخل بين التصاميم، مما يساعد على الحصول على رسومات نهائية أنظف وتقليل مشكلات عدم المحاذاة.

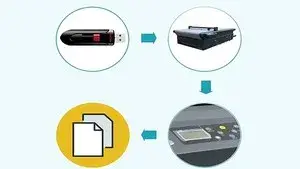

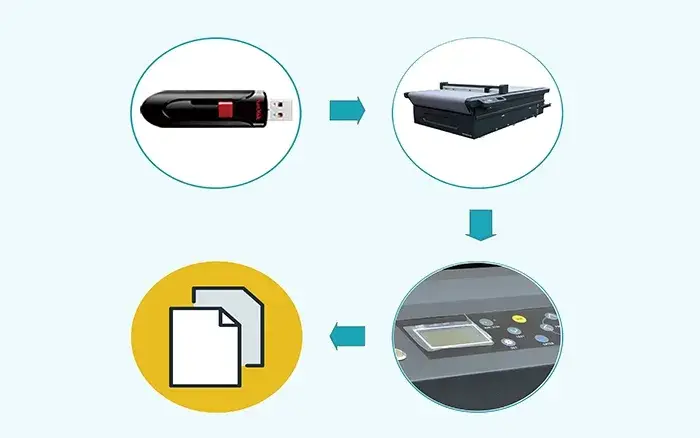

    1. دعم ذاكرة USB والقصّ المتكرر دون اتصال بالحاسوب
      دعم ذاكرة USB والقصّ المتكرر دون اتصال بالحاسوب

      تتيح هذه الميزة تشغيل ملفات القصّ مباشرةً من ذاكرة USB وتنفيذ عمليات القصّ المتكررة دون الحاجة إلى إبقاء الآلة متصلة بالحاسوب، مما يسهّل إنجاز المهام المتكررة ويوفّر الوقت.

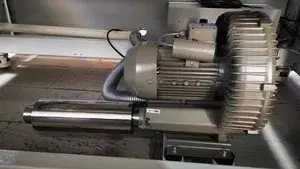

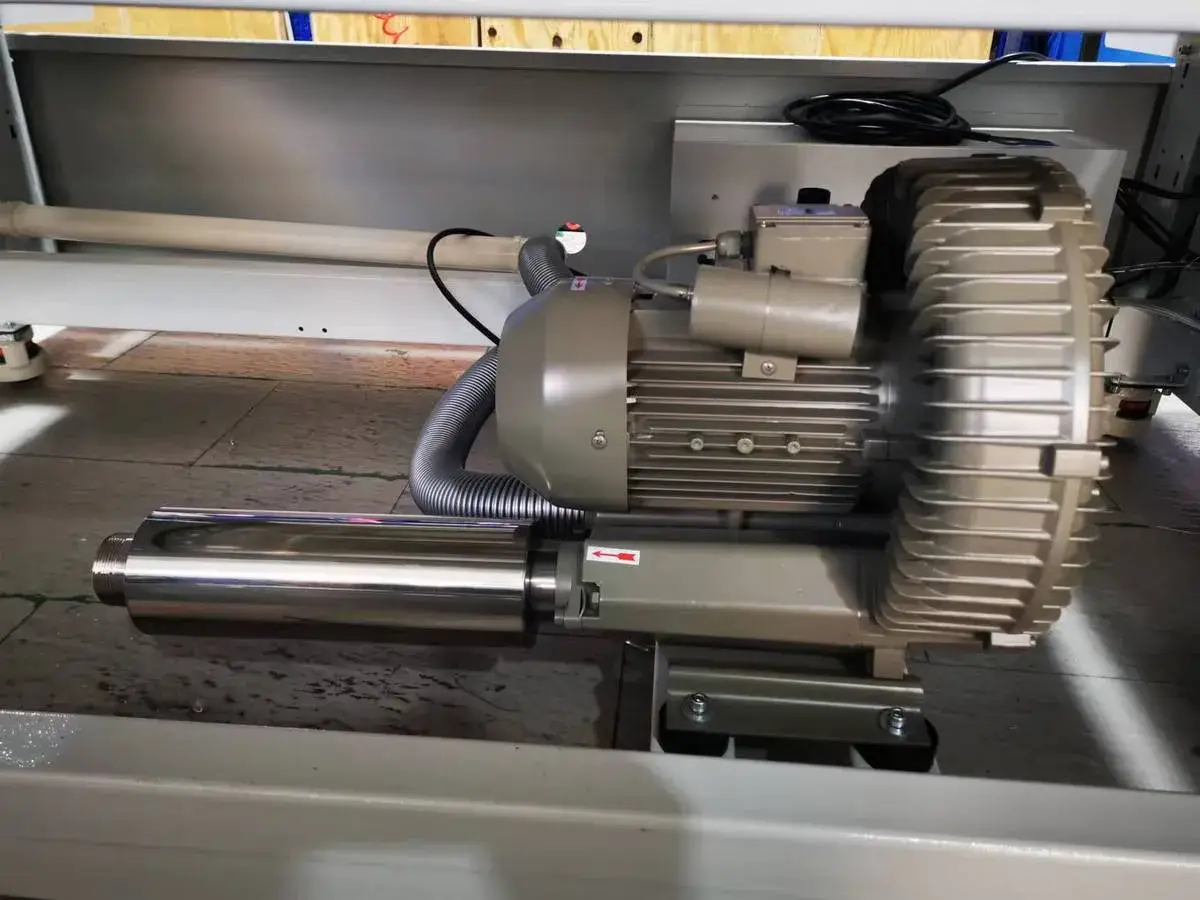

    1. نظام التثبيت بالتفريغ الهوائي
      نظام التثبيت بالتفريغ الهوائي

      يثبّت نظام التفريغ الهوائي الخامة بإحكام على سطح القصّ، مما يقلّل من تحرّكها أثناء التشغيل ويساعد على تنفيذ القصّ الكامل والقصّ السطحي والتخريم ووضع العلامات بدقة أكبر.

    1. تثبيت برنامج تشغيل الطباعة بنقرة واحدة
      تثبيت برنامج تشغيل الطباعة بنقرة واحدة

      تسهّل هذه الميزة إعداد الآلة وربطها بسير عمل الإنتاج، مما يساعد المشغّلين على بدء العمل بسرعة أكبر.
